旁插滤筒除尘器是一种高效、紧凑的工业除尘设备，广泛应用于粉尘治理领域。其核心特点是通过滤筒实现气固分离，结合旁插式结构优化维护便捷性，适用于冶金、化工、建材等行业的粉尘净化需求。以下从工作原理、结构特点、应用场景及维护优势等方面展开分析：
一、工作原理
过滤阶段
含尘气体经进气口进入除尘器，通过导流装置均匀分配至各滤筒。粉尘颗粒被滤筒表面拦截，清洁气体穿过滤筒后由出气口排出。滤筒材质通常采用聚酯纤维或覆膜滤料，可高效过滤0.5μm以上的微细粉尘。清灰阶段
当滤筒表面粉尘积累至设定阻力值时，脉冲清灰系统启动。电磁阀控制压缩空气瞬间喷吹滤筒内部，使滤筒产生高频振动，剥离附着粉尘。粉尘落入灰斗后通过卸灰阀排出，滤筒恢复过滤能力。
二、结构特点

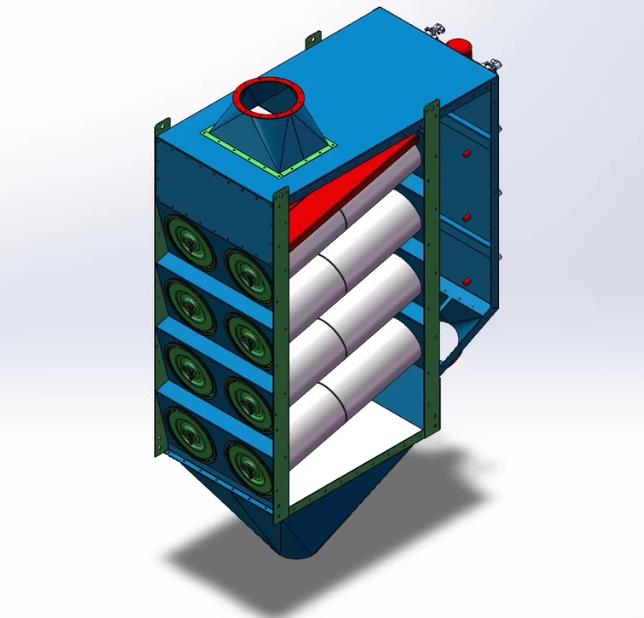

旁插式滤筒布局
滤筒垂直或倾斜插入花板孔，通过密封圈与花板连接。此结构允许单根滤筒独立拆装，无需进入除尘器内部，显著缩短维护时间。模块化设计

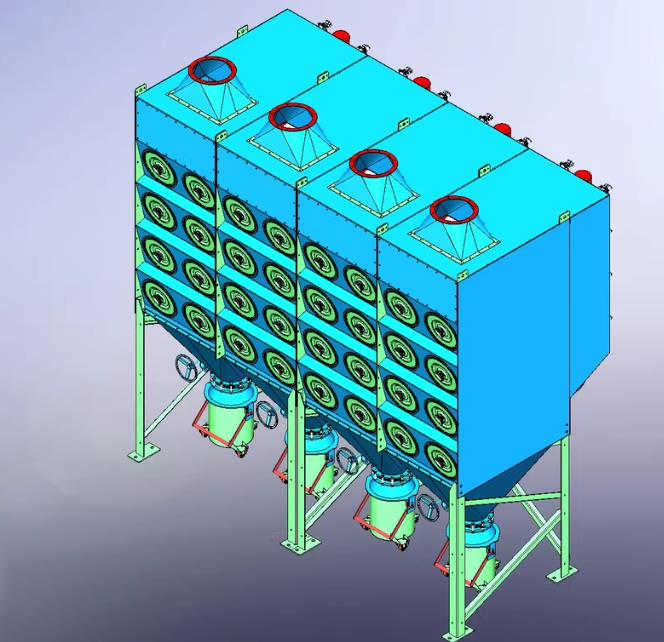

除尘器由多个独立滤室组成，支持在线分室检修。滤筒数量可根据处理风量灵活配置，适应不同规模工况。高效清灰系统
采用脉冲喷吹技术，清灰压力0.4~0.6MPa，喷吹间隔可调。滤筒表面粉尘清除率达99%以上，确保长期稳定运行。
三、应用场景
冶金行业
用于高炉煤气、转炉烟气净化，处理含氧化铁、硅尘等高温粉尘，滤筒耐温可达120℃（覆膜滤料）。化工领域
过滤PVC树脂、碳酸钙等粉体，滤筒防静电处理避免爆炸风险，排放浓度≤10mg/m³。建材行业
水泥厂窑头/窑尾除尘、矿山破碎粉尘治理，滤筒耐磨性提升使用寿命至2年以上。焊接烟尘治理
配套机器人焊接工作站，滤筒对0.3μm以上油雾、焊渣过滤效率≥99.5%，改善车间空气质量。
四、维护优势
快速换筒
单人10分钟内可完成单根滤筒更换，无需停机或拆卸其他部件。低运行成本
滤筒阻力较布袋低20%~30%，压缩空气消耗量减少15%，年维护费用降低30%以上。智能监控
可选配压差传感器与PLC控制系统，实时监测滤筒状态并自动调整清灰参数，延长滤筒寿命。
五、技术参数示例
处理风量：5000~200,000m³/h
过滤面积：50~2000㎡
滤筒规格：直径Φ325mm，高度660~1500mm
排放浓度：≤5mg/m³（符合GB 16297-1996标准）
设备阻力：1200~1500Pa（初始阻力≤800Pa）
六、选型建议
粉尘特性适配
高湿度粉尘（如木工）需选防水滤筒；粘性粉尘（如糖粉）建议用覆膜滤筒。空间优化
紧凑型设计适合老厂改造，设备高度较传统布袋除尘器降低30%。能效要求
需节能认证的客户可选配变频风机，综合能耗降低25%。
旁插滤筒除尘器通过结构创新与材料升级，在过滤效率、维护便捷性、运行成本等方面具有显著优势。随着环保标准趋严，其模块化设计与智能化控制将成为工业粉尘治理的主流方案之一。
