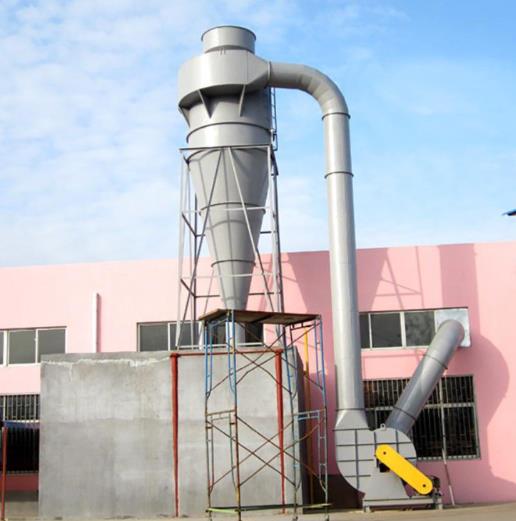

很多工厂在使用旋风除尘器时，对它的外观很熟悉：高高的筒体、锥形下端、灰斗和排气口。但实际内部结构和工作原理，很多人其实并不了解。

今天我们就从结构到气流运行，把旋风除尘器拆开讲，让技术人员和老板都能看懂它到底是怎么工作的。

一、旋风除尘器的整体结构

一台典型的旋风除尘器，主要由五部分组成：

1️⃣ 入口段（入口管或入口口）

• 含尘气体从这里切向进入

• 通常采用切向或螺旋入口

• 作用是让气流进入后形成旋转运动

2️⃣ 圆筒段（分离段）

• 旋风的主体部分

• 气流在这里旋转形成稳定的旋涡

• 离心力把粉尘甩向壁面

• 粉尘在壁面下滑到锥体

3️⃣ 锥体段（收尘段）

• 连接圆筒和灰斗

• 形状通常为圆锥

• 功能是辅助粉尘沉降，防止回流

• 锥角和长度决定粉尘下落效率

4️⃣ 灰斗

• 收集沉降粉尘

• 配合卸灰阀或螺旋输灰机使用

• 必须保持连续卸灰，避免粉尘架桥

5️⃣ 排气管（出口管）

• 位于圆筒中心上方

• 清洁气体通过这里排出

• 排气管插入深度影响效率和压损

二、气流在内部的运动路径

旋风除尘器的工作，其实就是气流和粉尘在结构内的“舞蹈”：

1. 切向进入
   含尘气体从入口切入圆筒段，沿筒壁旋转，形成高速旋转涡流。

2. 形成外旋与内旋

• 外旋流：靠近筒壁，粉尘被甩向壁面

• 内旋流：靠近中心，清洁气体上升，沿排气管排出

3. 粉尘沉降

• 粉尘沿筒壁向下进入锥体

• 锥体的收缩加快下落速度

• 最终进入灰斗收集

4. 清洁气体排出

• 中心内旋流形成出口气流

• 沿排气管排出

• 排出的气体基本不携带大颗粒粉尘

这就是旋风除尘器“离心分离”的核心机制。

三、结构参数如何影响效率

旋风内部结构并非随意设计，它直接决定分离效率和压损：

1️⃣ 筒体直径

• 直径小 → 旋转半径小 → 离心力增大 → 分离效率高

• 直径大 → 风量可增大，但效率略低

2️⃣ 锥体长度和角度

• 锥体长、角度适中 → 粉尘下落充分

• 锥体过短或过陡 → 粉尘容易被带走，出现回流

3️⃣ 排气管插入深度

• 插入过深 → 可能吸走尚未分离的粉尘

• 插入过浅 → 短路气流，效率下降

• 合理插入 → 流场稳定，分离效果最佳

4️⃣ 入口结构

• 切向入口 → 气流旋转更均匀

• 渐缩入口 → 增强初期旋转速度

• 不同工况需选用合适形式

四、粉尘性质对内部结构的影响

旋风的内部结构设计还需要考虑粉尘性质：

• 粗颗粒粉尘 → 下行沉降容易，不需要额外措施

• 细粉或低密度粉尘 → 可能随内旋流带走，需要提高旋转速度或增加多级旋风

• 粘性或吸湿粉尘 → 灰斗设计必须考虑卸灰顺畅，避免架桥

五、优化设计的小技巧

在实际工程中，如果想让旋风发挥最大效率，可以做以下优化：

1. 灰斗角度适中

• 粉尘顺畅下落

• 防止二次扬尘

2. 连续卸灰装置

• 防止粉尘堆积

• 保持旋风流场稳定

3. 入口风速控制

• 风速过低 → 离心力不足

• 风速过高 → 短路气流、压损增加

4. 多管并联设计

• 大风量工况

• 保证每个旋风在合理风速下运行，提高整体效率

六、为什么技术人员和老板都应该了解内部结构

• 技术人员：
  能根据内部结构调整参数，优化效率，减少压损波动和堵灰问题

• 老板：
  了解内部结构可以更科学地决策：是选旋风单机，还是旋风+布袋组合？是否需要调整风机风量或灰斗设计？

七、实践案例分享

河北初心环保在一些高浓度粉尘系统设计中：

• 通过优化锥体长度和灰斗角度，使旋风效率提升约10–15%

• 通过调整排气管深度，降低压损约20%

• 长期运行稳定，减少滤袋负荷和维护成本

这说明：了解内部结构，并做针对性优化，旋风除尘器的表现可以显著改善。

八、总结

旋风除尘器虽然外观看似简单，但内部结构决定了分离效率和稳定性：

• 筒体、锥体、灰斗、排气管、入口 → 每一部分都影响气流和粉尘分离

• 风速和粉尘性质 → 决定分离效率

• 优化设计 → 可大幅降低压损、延长滤袋寿命

理解内部结构，不仅能帮助技术人员优化系统，也能让老板更清楚设备价值和投资回报。
